Гаражные секционные ворота из стальных сэндвич-панелей с пружинами растяжения серии rsd01
Цена указана для размеров: 2000x1800 мм
- Наличие:
- В наличии
- Ширина:
- 2000
- Высота:
- 1800
Узнать стоимость за 10 минут
Укажите желаемые размеры:
Описание
Секционные ворота серии rsd01 предназначены для перекрытия въездных проемов в гаражных и технических помещениях. Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). В качестве балансировочного механизма полотна используются пружины растяжения. Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.
Зона применения
- Частный клиент — Дачи, загородные дома, коттеджи, парковки, где необходимо обеспечить безопасность, защиту территории и комфортный въезд
Преимущества
- Теплоэффективность — Отсутствие мостика холода сэндвич-панели, герметизация по всему контуру за счет уплотнений, профили полотна с терморазделением гарантируют максимальную теплоэффективность ворот.
- Разнообразие исполнения — Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнеских решений.
- Полностью российское производство — Ворота полностью изготовлены в России на собственных заводах концерна DoorHan с учетом особенностей российских условий эксплуатации.
- Соответствие ГОСТ — Конструкция ворот полностью соответствует государственному стандарту ГОСТ 31174-2017, «Ворота металлические».
Дизайн
Дизайн панелей

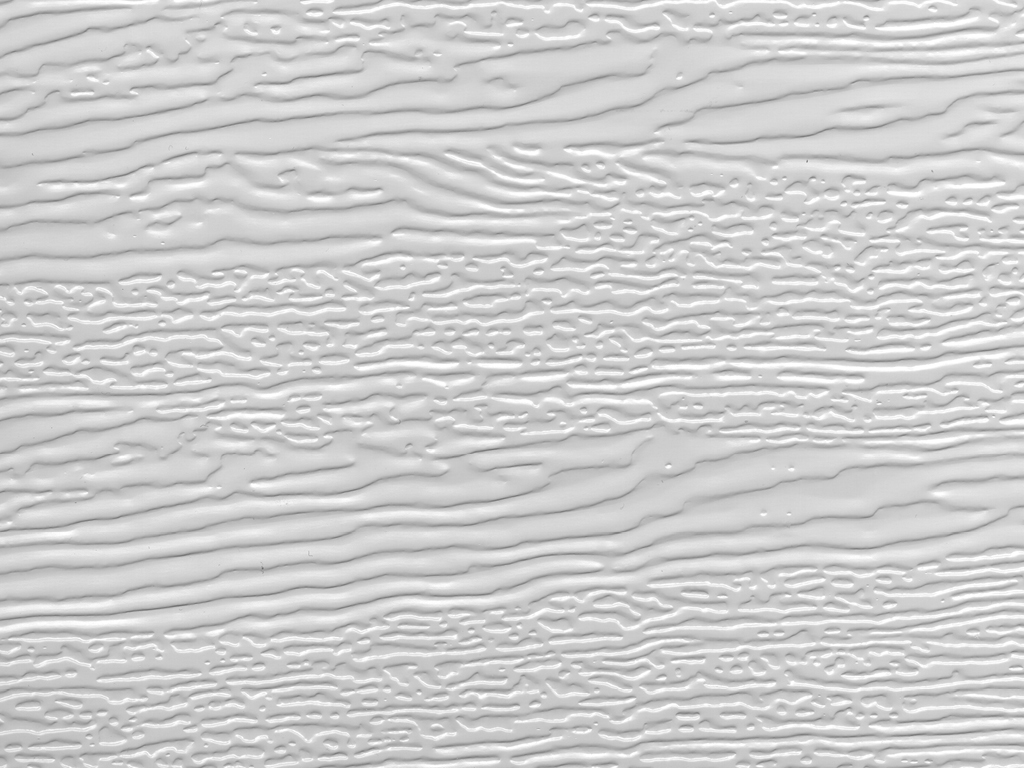

Тип поверхности
Цвета лицевых поверхностей панелей
Таблица размеров
| Параметр | Показатель |
|---|---|
| Высота проема, мм | 1 800—3 000 |
| Ширина проема, мм | 2 000—3 500 |
| Притолока, мм | От 100 |
| Пристенки, мм | От 100 |
Размеры проема
Конструкция
- Стальной ригель с установленным верхним контурным многокамерным уплотнителем
- Контурные боковые многокамерные уплотнители
- Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
- Верхний угловой кронштейн регулируемый
- Боковая опора с регулируемым роликодержателем
- Нижний угловой кронштейн с регулируемым роликодержателем
- Внутреняя петля
- Вертикальная направляющая в сборе
- Горизонтальная направляющая в сборе
- Дистанционный С-профиль
- Сэндвич-панель
- Кронштейн с двойным шкивом
- Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
- Ручка подъемная
- Задвижка (опция)
- Пружины растяжения
Способы монтажа
- Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
- Встроенный монтаж встык (при отсутствии пристенков): несущий наличник устанавливается на проем встык. На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет эстетичный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).
- Встроенный монтаж внахлест (при отсутствии пристенков): несущий наличник устанавливается на проем внахлест (20 мм). На него монтируется система направляющих. Система регулируемых кронштейнов позволяет нивелировать неровности стен. Несущий наличник имеет привлекательный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).
Базовая комплектация
- Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
- Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
- Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.
- Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
- Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.
- Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.
Технические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) | 1,13 (А) |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) |
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | 460 (В) |
| Безотказность, количество циклов открывания-закрывания, не менее | 25 000 |
| Усилие ручного открывания и закрывания, Н, не более | 150 |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 |
| Вес полотна ворот, кг/м² | 11,6 |
Прайс гаражных секционных ворот RSD01 BIW
| 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | 2700 | 2800 | 2900 | 3000 | 3100 | 3200 | 3300 | 3400 | 3500 | |
| 1800 | 136 577 | 139 098 | 140 905 | 146 309 | 157 837 | 161 443 | 163 604 | 165 766 | 170 453 | 168 287 | 170 453 | 175 495 | 180 181 | 195 678 | 209 730 | 224 145 |
| 1900 | 146 668 | 149 911 | 152 791 | 157 837 | 166 125 | 169 731 | 174 055 | 178 020 | 179 101 | 183 424 | 182 343 | 188 111 | 193 157 | 208 649 | 224 504 | 240 004 |
| 2000 | 151 351 | 153 154 | 157 478 | 160 003 | 152 432 | 162 523 | 166 125 | 169 372 | 178 382 | 195 678 | 206 850 | 208 649 | 210 811 | 213 695 | 226 311 | 238 197 |
| 2100 | 154 235 | 156 038 | 157 837 | 160 721 | 153 154 | 165 766 | 169 013 | 172 252 | 181 621 | 192 794 | 210 811 | 212 614 | 210 452 | 213 695 | 219 821 | 230 993 |
| 2200 | 157 119 | 157 478 | 158 200 | 161 802 | 154 235 | 163 604 | 171 893 | 170 090 | 179 460 | 189 910 | 200 001 | 216 578 | 210 089 | 213 695 | 213 335 | 223 786 |
| 2300 | 160 003 | 160 003 | 160 003 | 162 883 | 157 478 | 163 604 | 175 136 | 169 731 | 180 903 | 187 385 | 198 202 | 220 180 | 207 931 | 218 381 | 213 335 | — |
| 2400 | 171 171 | 172 611 | 174 418 | 176 576 | 169 731 | 167 928 | 172 252 | 176 217 | 179 460 | 196 755 | 206 491 | — | — | — | — | — |
| 2500 | 183 787 | 185 227 | 186 667 | 189 192 | 201 441 | 176 939 | 175 136 | 187 385 | 201 804 | 199 642 | 210 452 | — | — | — | — | — |
| 2600 | 184 505 | 185 945 | 187 385 | 190 273 | 205 047 | 175 495 | 181 621 | 187 752 | 200 360 | 201 441 | 210 811 | — | — | — | — | — |
| 2700 | 185 227 | 186 667 | 188 470 | 191 713 | 208 290 | 178 741 | 183 424 | 188 111 | 203 966 | 203 607 | 214 416 | — | — | — | — | — |
| 2800 | 185 945 | 187 752 | 189 551 | 191 350 | 207 572 | 181 981 | 186 667 | — | — | — | — | — | — | — | — | — |
| 2900 | 212 614 | 214 416 | 216 219 | 221 265 | 228 110 | 206 850 | 189 910 | — | — | — | — | — | — | — | — | — |
| 3000 | 218 018 | 219 821 | 221 624 | 222 705 | 240 004 | 256 577 | 193 516 | — | — | — | — | — | — | — | — | — |
