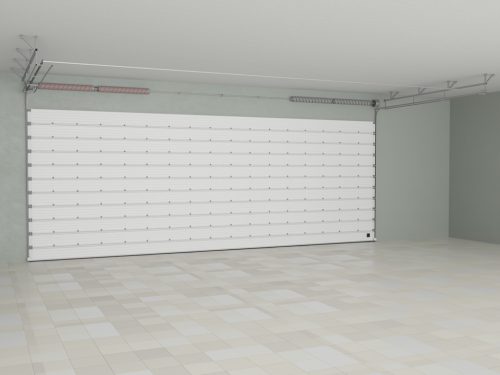

Промышленные секционные ворота с торсионным механизмом Doorhan ISD03ALU
Наличие: В наличии
Промышленные секционные ворота с торсионным механизмом Doorhan ISD03ALU используются в промышленном секторе: объекты с повышенными требованиями к коррозионной стойкости и интенсивности использования ворот.
Перекрытие проёмов широтой до 10 м, высотой до 9,5 м
Лучшие показатели по устойчивости ветровым нагрузкам среди аналогов
Высокая устойчивость против агрессивных сред
Система страховочных захватов полотна
Дизайн панелей
Доска — внешняя сторона
Горизонтальная полоса — внутренняя сторона
Доступен один цвет — белый RAL 9003
Размеры
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 2 000 до 9 500 (максимальная высота зависит от типа подъема) |
| Ширина проема, мм | от 2 000 до 10 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Скорость открывания, м/с | 1,0 | |
| Скорость закрывания, м/с | 0,8 | |
| Ресурс, циклов | 1 000 000 | Ворота |
| Ресурс, циклов | 100 000 | Торсионный механизм |
Конструкция
Вертикальная направляющая в сборе- Горизонтальная направляющая
- П-образный кронштейн и барабан
- Устройство защиты от обрыва пружины
- Балансирующий пружинный механизм (торсионная пружина)
- Вал цилиндрический
- Муфта соединительная
- Внутренний опорный кронштейн
- Устройство защиты от разрыва троса
- Боковая опора с держателем ролика
- Внутренняя петля
- Верхняя опора с держателем ролика
- Усилительный алюминиевый профиль
- Верхний профиль и уплотнитель
- Нижний профиль и уплотнитель
- Пружинный амортизатор
- С-профиль
- Силовая монтажная конструкция с системой захвата
Монтаж
Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Продготовка к установке
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:- H — высота проема (расстояние от пола до верха проема);
- B — ширина проема (расстояние от левого до правого края проема);
- h — притолока (расстояние от верха проема до потолка) от 150 мм;
- b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
- L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к помещению
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Базовая комплектация
Полотно из алюминиевых сэндвич-панелей толщиной 40 мм с силовыми элементами для надежной фиксации петель, боковых опор и усиливающего профиля.
Повышенные прочностные характеристики панелям придает экструдированный алюминиевый профиль (устанавливается при ширине от 3 500 мм), обеспечивающий наилучшие показатели по сопротивлению ветровым нагрузкам.
Фурнитура щита (боковые опоры, верхние кронштейны, петли, метизы) ворот выполнена из нержавеющей стали.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот, а также открывание и закрывание ворот без усилий.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Дополнительная комплектация
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Специальная конструкция окон (размером 627 х 327 или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.
Силовая монтажная конструкция с системой захвата полотна обеспечивает жесткое положение горизонтальных направляющих при динамических нагрузках и дополнительную страховку от падения полотна ворот.
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Возможность автоматизации ворот приводом и системами безопасности
Технические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) | 1,13 (А) |
| Звукоизоляция, дБ, класс (ГОСТ 31174) | 24 (А) |
| Безотказность, количество циклов открывания-закрывания, не менее | безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию) |
| Усилие ручного открывания и закрывания, Н, не более | 260 |
| Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) | 250 |
| Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) | 4,9 |
| Вес полотна ворот, кг/м² | 12,5 |
