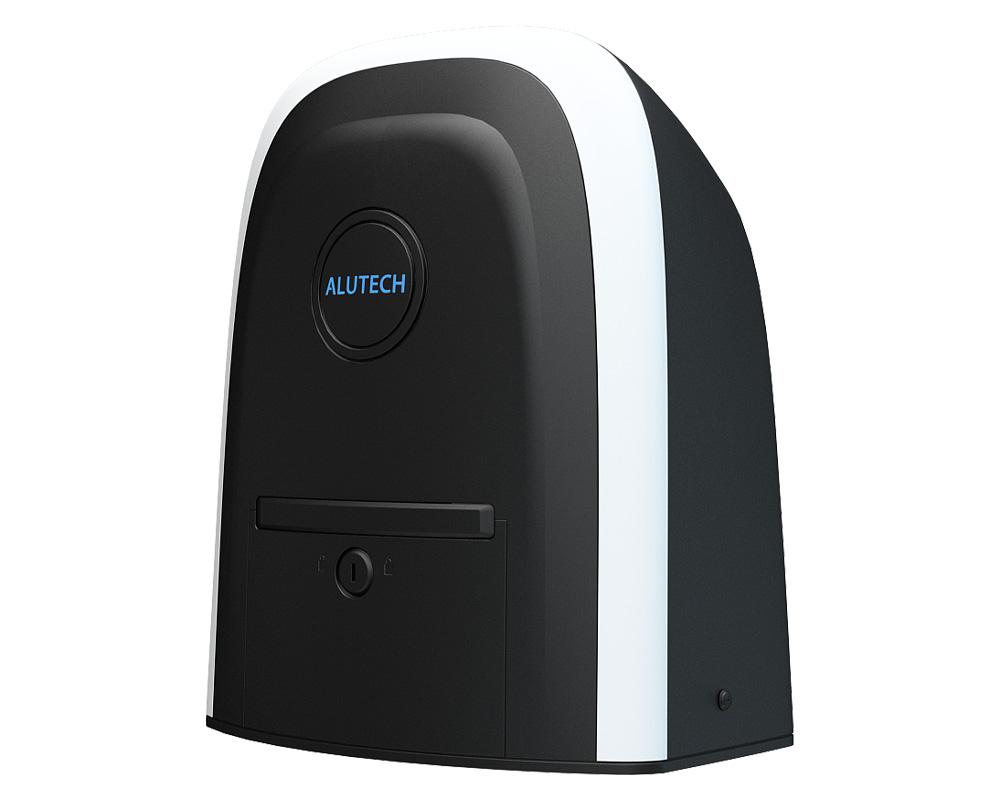

Комплект для автоматизации откатных ворот до 600 кг ROTEO RDC-600MKIT-SM

Описание

Привод ALUTECH RDC-600MKIT-Sm предназначен для использования в составе откатных ворот жилых/частных и промышленных/коммерческих зон и является продвинутым решением благодаря высоким показателям интенсивности и максимальной скорости движения.

Особенности:

• Добавлена подсветка логотипа синим цветом, а также белая светодиодная лента по краю привода.
• Блок разблокировки (замок и рычаг) подняты над землей для облегчения доступа в зимний период и снижения вероятности загрязнения.

Ключевая особенность новой серии привода является то, что ворота приводятся в движение щеточным электродвигателем на 24В.

Обновленная плата электромотора на 24В управляет движением путём изменения напряжения на ШИМ-контроллере (вместо реле). Это реализует плавный старт и плавную остановку:

• Нет рывка при трогании с места — высокий пусковой момент позволяет уверенно сдвигать с места массивные или замерзшие ворота, преодолевая трение покоя.
• Нет удара в конце движения — механизм замедляется перед закрытием, работая тихо и аккуратно. Это продлевает срок службы всей конструкции ворот и исключает лишний шум.

Также наличие ШИМ-контроллера означает, что двигатель потребляет ровно столько энергии, сколько нужно в данный момент для движения. Отсутствие постоянных потерь на нагрев увеличивает интенсивность работы, а также увеличивает срок службы двигателя и редуктора.

Контроллер 24В постоянно измеряет усилие на валу. Благодаря этому реализована чувствительность при обнаружении препятствия: как только створка встречает препятствие, электроника мгновенно реагирует на скачок тока и останавливает, и реверсирует движение.

В дополнение к стандартной для серии Smart возможности подключения модулей Wm-Sm теперь привод можно интегрировать в производственную систему по протоколу MODBUS.

Новый режим Master-Slave для встречно-откатных ворот: Комбинированный режим позволяет приводу выполнять все команды от Master-привода, а также оставляет активными все входы устройств безопасности и управления. Это даёт возможность управления Slave-приводом отдельно от Master-привода, например другой группой фотоэлементов или пультом, если нужно открытие только одной створки. Также это позволяет подключить дополнительные аксессуары (светофоры и лампы), если разъёмов Master-привода не хватает.

Наличие энкодера позволяет осуществлять контроль остановки ворот в конечных положениях с высокой точностью, а также их автоматическую настройку. Важной особенностью является то, что информация о конечных положениях сохраняется во внутренней памяти привода, что позволяет избежать перенастройки после отключения электричества.

Питание привода может обеспечиваться как стандартно от сети 220 В, так и от аккумуляторной батареи.

Для реализации функционала Smart необходимо приобрести модуль расширения Wm-Sm.

Комплектация

• Электропривод со встроенным блоком управления;
• Два четырехканальных пульта AT-4L;
• Ключи разблокировки привода (2 шт.);
• Монтажное основание и фундаментные крюки М10 (4 шт.);
• Кронштейны конечных положений с магнитами;
• Комплект метизов;
• Руководство по монтажу и эксплуатации.

Технические характеристики

• Крутящий момент: 22 Нм;
• Максимальная скорость движения створки ворот: 0,35 м/с;
• Интенсивность: 80 %;
• Максимальное тяговое усилие: 550 Н;
• Максимальная масса створки: 600 кг;
• Максимальное время непрерывной работы: 20 мин;
• Степень защиты: IP44;
• Тип концевых выключателей: Магнитные.
