Скоростные спиральные ворота сочетают в себе лучшие качества рулонных ПВХ-ворот и секционных ворот. Они предназначены для перекрытия внутренних и наружных проемов, применяются на автомобильных парковках, производственных и складских объектах.

спиральные ворота

Ворота скоростные спиральные. Общий вид.

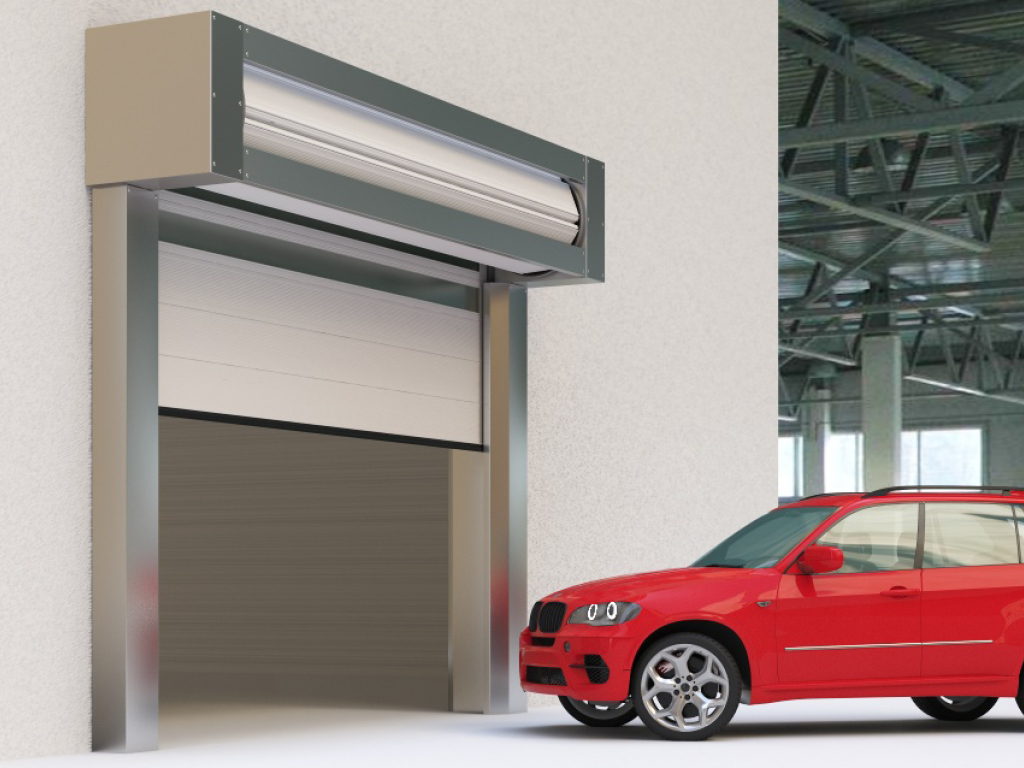

Зона применения

  1. Автомобильные парковки
  2. Производственные и складские помещения

Преимущества

Тип поверхности

Цвета

Таблица размеров

ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм от 1 600 до 5 000
Ширина проема, мм от 1 800 до 6 000
Пристенки, мм от 350
Притолока, мм от 350

Конструкция



Скоростные спиральные ворота DoorHan HSSD

  1. Полотно ворот
  2. Стойка левая
  3. Стойка правая
  4. Двигатель
  5. Блок управления

Подготовка строительного объекта

конструкция



H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия) min 100 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 350 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам.


Стандартные конструктивные решения

Круглая спираль Круглая спираль
Овальная спираль Овальная спираль
Горизонтальный подъем Горизонтальный подъем

Базовая комплектация

полотно Полотно из сэндвич-панелей толщиной 40 мм
каркас ворот Каркас ворот из оцинкованной стали
Двигатель Двигатель
Коробка с комплектацией Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие

Дополнительная комплектация

Прозрачное окно Прозрачное окно
Прозрачная панель Прозрачная панель

Технические характеристики

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Скорость открывания, м/с до 2,0
Скорость закрывания, м/с 0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS3 до 25 кв. м.
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS2 свыше 25 кв. м.
Интенсивность использования цикл / час до 150
Уровень теплоизоляции, Вт / м² *°С 0,76
Ресурс, циклов 1 500 000

Условия эксплуатации продукции

  1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.
  2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
  3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
  4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
  5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
  6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Упаковка

УПАКОВКА В ДЕРЕВО ХАРАКТЕРИСТИКИ УПАКОВКИ
  деревянный ящик

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Дополнительное описание

Хранение сэндвич-панелей рекомендуется производить только в заводской упаковке, на ровной поверхности, не более 6 месяцев с момента производства, в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимнее время — от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
